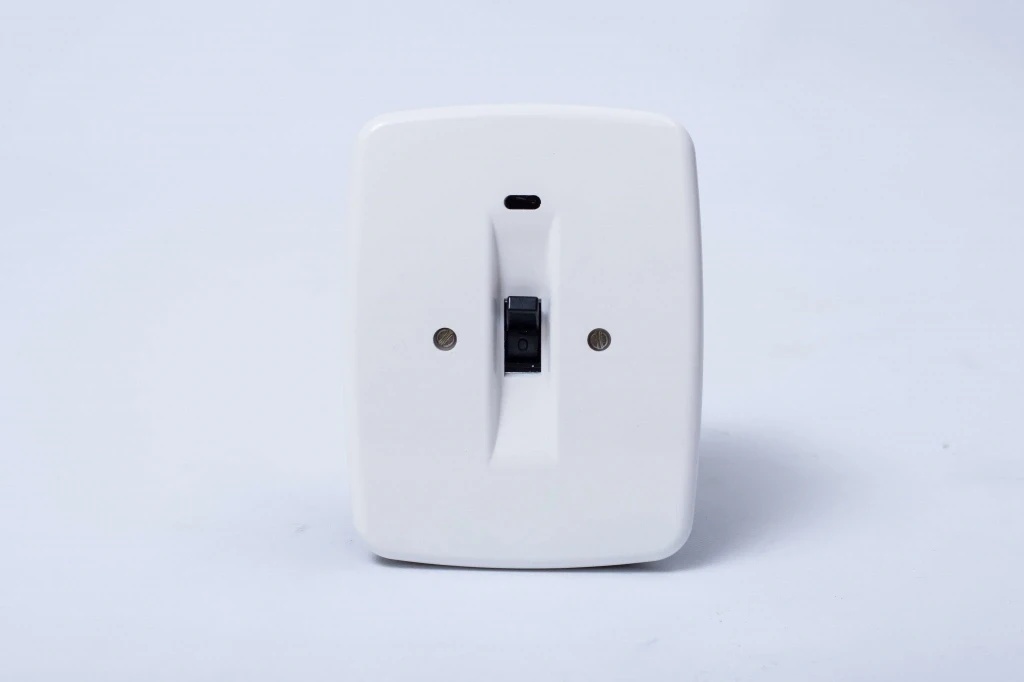

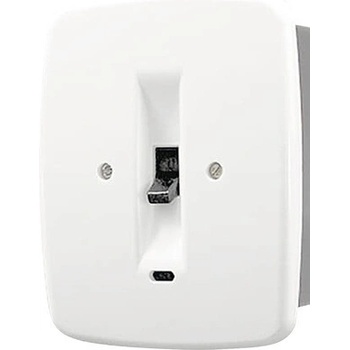

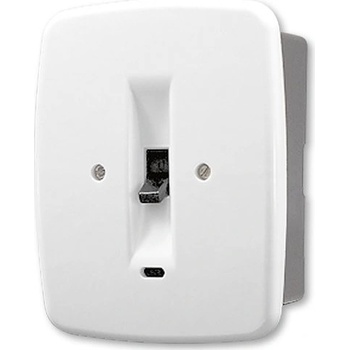

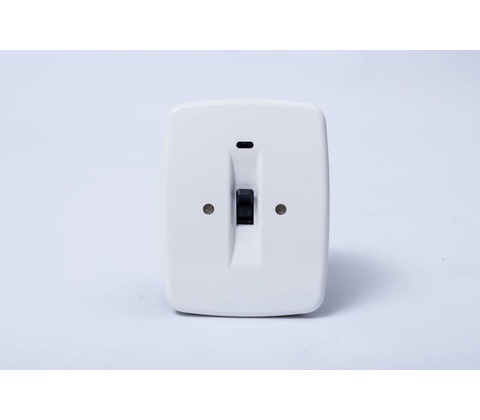

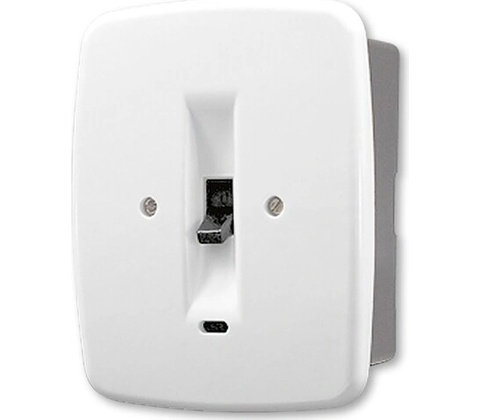

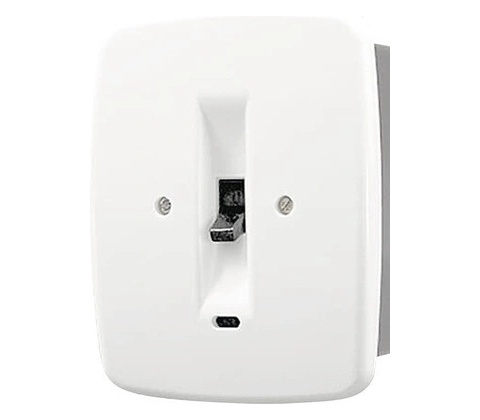

ABB 39563-23

Expertný verdikt: Sporáková prípojka ABB 39563-23 je legendárnym prvkom v slovenských domácnostiach, známym ako "sporáková kombinácia". Ide o kompletný prístroj (strojček + kryt) určený na bezpečné spínanie trojfázových spotrebičov do 25 A. Je ideálnou voľbou pre rekonštrukcie v panelových bytoch alebo tam, kde sa vyžaduje osvedčená funkčnosť a jednoduchá výmena kus za kus v existujúcich inštalačných krabiciach.

Vlastnosti Použitie Rýchly výber Tabuľka FAQ Kľúčové vlastnosti

• ✔ Vysoká zaťažiteľnosť: Dimenzovaný na prúd 25 A (pri 400 V), čo stačí pre väčšinu elektrických sporákov a varných dosiek.
• ✔ Signalizácia zapnutia: Oranžová tlejivka jasne indikuje, že je spotrebič pod napätím.
• ✔ Kompletné riešenie: Prístroj obsahuje spínaciu jednotku aj pomocné svorky pre prepojenie N a PE vodičov.
• ✔ Zapustená montáž: Určený do inštalačnej krabice pod omietku, zo steny vyčnieva len ovládacia časť.
• ✔ Dizajn Classic: Hranatý tvar a robustné páčkové ovládanie, ktoré je typické pre staršie, ale spoľahlivé inštalácie.

Použitie v praxi

• Hlavný vypínač pre elektrické sporáky a varné dosky v kuchyniach.
• Ovládanie trojfázových ohrievačov vody alebo akumulačných pecí.
• Výmena starých poškodených sporákových vypínačov v panelákoch (rozmerovo kompatibilná náhrada).

★ Rýchly výber / Na čo si dať pozor

• Toto je model s krytím IP20 (bežné interiérové použitie). Nie je vhodný do vlhkých priestorov alebo exteriéru (tam použite sériu Pressto IP55).
• Montuje sa do hranatej alebo veľkej kruhovej inštalačnej krabice (často typ KR 97 alebo špeciálne sporákové krabice). Do bežnej malej krabice KU 68 sa tento typ nezmestí!
• Prúdová zaťažiteľnosť je 25 A. Pre moderné inštalácie sa často používajú aj modulárne sporákové vypínače v dizajne Tango/Levit, ale tie vyžadujú inú krabicu.
• Hľadáte modernejší dizajn? Pozrite si naše sporákové spínače v dizajne Tango, Levit alebo Time.

Najčastejšie chyby pri výbere

• ✘ Pokus o montáž do klasickej malej krabice KU 68 (68 mm) – tento prístroj je väčší a vyžaduje špecifickú krabicu.
• ✘ Zámena s nástennou verziou (na omietku) – tento model je určený na zapustenie.

Technické parametre Výrobca / Séria ABB / Classic Objednávacie číslo 39563-23 Menovité napätie 400 V AC Menovitý prúd 25 A Radenie 3S (3-pólový spínač) Montáž Zapustená (pod omietku) Krytie IP20 Svorky Skrutkové Rozmery (cca) 104 × 135 mm Časté otázky (FAQ)

Kliknutím na otázku sa zobrazí odpoveď.

Pasuje tento spínač do bežnej krabice KU 68? Nie, tento typ je väčší. Vyžaduje buď pôvodnú veľkú hranatú krabicu (ak vymieňate starý kus), alebo špeciálnu montážnu krabicu pre sporákové prípojky. Je tlejivka vymeniteľná? Áno, tlejivka (typ 3916-12) sa dá v prípade vypálenia vymeniť. Má spínač aj svorku pre nulák a zem? Áno, prístroj obsahuje pomocné svorkovnice pre vodiče N (neutrálny) a PE (ochranný), takže nemusíte používať "čokoládky" alebo Wago svorky mimo prístroja. Môžem ho použiť na 20A istič? Áno, spínač je dimenzovaný na 25 A, takže bezpečne zvládne aj obvody istené 16 A alebo 20 A ističom. Je ovládanie páčkové alebo tlačidlové? Tento model (39563) má klasické kolískové (páčkové) ovládanie s jasnou hmatovou odozvou polohy zapnuté/vypnuté. Je kryt spínača lesklý alebo matný? Povrch je štandardne lesklý biely, typický pre radu Classic. Prečo sa nazýva "sporáková prípojka" a nie len vypínač? Pretože okrem funkcie vypínania slúži aj ako prepojovací bod (svorkovnica) pre pevný prívod kábla zo steny a pohyblivý prívod k sporáku. ↑ Naspäť na začiatok
