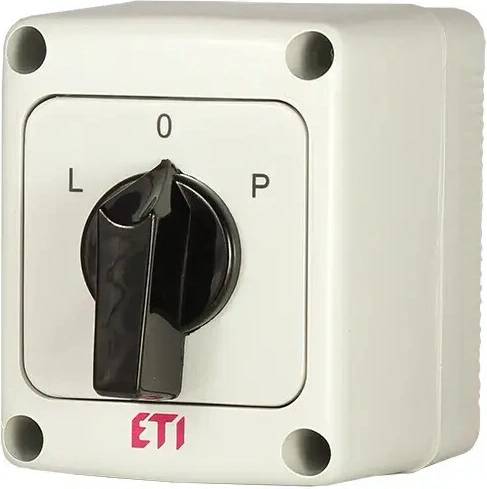

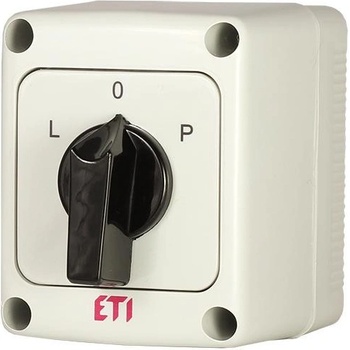

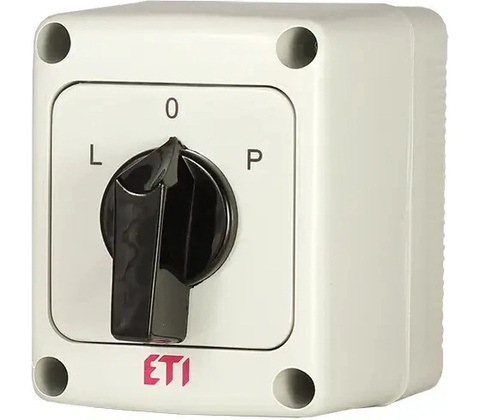

ETI 004773207

Expertný verdikt: Vačkový prepínač ETI CS 16 predstavuje robustné riešenie pre ovládanie pohonov. Vďaka funkcii reverzácie (L-0-P) a krytiu IP65 je ideálny pre zmenu zmyslu otáčania motorov v náročných podmienkach dielní a výrobní.

Vlastnosti Použitie Rýchly výber Tabuľka FAQ Kľúčové vlastnosti

• ✔ Funkcia Reverzácie: Polohy 1-0-2 (alebo L-0-P) umožňujú zmenu smeru motora.
• ✔ Vysoké krytie IP65: Puzdro je prachotesné a odolné voči tryskajúcej vode.
• ✔ Výkonné kontakty: Zvládne spínať motory do výkonu 7,5 kW (AC-3 pri 400 V).
• ✔ Kompletné riešenie: Dodávané v plastovej krabici pripravenej na montáž na stenu.

Použitie v praxi

• Ovládanie dopravníkových pásov (chod vpred/vzad).
• Dielenské stroje: sústruhy, vŕtačky, miešačky.
• Ventilátory s požiadavkou na obojsmerný chod (napr. sanie/fúkanie).
• Vhodné pre elektroinštaláciu v garáži a dielni, kde je potrebná mechanická odolnosť.

★ Rýchly výber / Na čo si dať pozor

• Overte výkon ovládaného motora. Pre tento spínač (16 A) je maximálny odporúčaný výkon motora 7,5 kW (AC-3).
• Tento model je reverzačný. Ak potrebujete len vypínač (0-1) alebo prepínač sietí (1-0-2), zvoľte iný typ (napr. sieťový prepínač).
• Skrinka má krytie IP65, čo umožňuje montáž aj do prašného alebo vlhkého prostredia.

Najčastejšie chyby pri výbere

• ✘ Použitie pre motory s výkonom vyšším ako 7,5 kW (riskujete zlepenie kontaktov).
• ✘ Zámena reverzačného prepínača s prepínačom hviezda-trojuholník.

Ako overiť kompatibilitu pred objednávkou

• Skontrolujte štítok motora: Prúd pri 400 V nesmie prekročiť 16 A.
• Uistite sa, že aplikácia vyžaduje zmenu smeru otáčania (prehodenie fáz).
• Overte priestor pre montáž krabice (rozmery cca 82 x 97 mm). Kedy je to správna voľba
• ✔ Ak potrebujete spoľahlivo meniť otáčky motora ručným ovládaním.
• ✔ Ak hľadáte odolný spínač, ktorý znesie aj prach a striekajúcu vodu.

Kedy radšej zvoliť iné riešenie: - ✘ Ak potrebujete automatické ovládanie (použite stýkače).

Výhody v praxi

• ✔ Bezpečnosť: Robustná páčka a jasná aretácia polôh.
• ✔ Odolnosť: Kvalitné plasty a tesnenie zaručujú dlhú životnosť.

Technické parametre Typ Vačkový prepínač v kryte Funkcia Reverzačný (L - 0 - P) Počet pólov 3 Menovitý prúd (Ith) 16 A Spínaný výkon (AC-3, 400V) 7,5 kW Krytie IP65 Montáž Nástenná (povrchová) Normy STN EN 60947-3 Kód výrobcu 004773207 Kompatibilita a montáž

• Krabica sa montuje na povrch pomocou skrutiek (otvory sú prístupné po otvorení krytu).
• Káble sa zavádzajú cez priechodky (súčasťou balenia alebo predpripravené vylamovacie otvory), aby sa zachovalo krytie IP65.
• Zapojenie vykonajte podľa schémy L-0-P (prehodenie dvoch fáz v polohe P voči L).

Časté otázky (FAQ)

Kliknutím na otázku sa zobrazí odpoveď.

Čo znamená skratka L-0-P? Znamená Ľavý chod - Nula (Vypnuté) - Pravý chod. Prepínač vnútorne prehodí dve fázy, čím zmení zmysel otáčania asynchrónneho motora. Je možné prepínač použiť v exteriéri? Áno, krytie IP65 poskytuje dostatočnú ochranu proti dažďu a prachu. Odporúčame však umiestnenie pod striešku pre ochranu pred priamym UV žiarením, ktoré môže časom degradovať plasty. Ako sa zapája reverzačný spínač? Na vstupe privediete 3 fázy (L1, L2, L3). Na výstupe pripojíte motor. Spínač v jednej polohe pošle fázy priamo, v druhej prehodí poradie (napr. L1 za L2), čo spôsobí opačné točenie. Môžem ho použiť ako hlavný vypínač stroja? Áno, ak má stroj motor do výkonu 7,5 kW a vyhovuje funkcia s polohou Vypnuté (0) uprostred. Pre núdzové zastavenie (TOTAL STOP) sa však zvyčajne vyžaduje samostatné červeno-žlté tlačidlo. Sú súčasťou balenia priechodky? Spravidla sú v krabici predlisované otvory alebo gumové tesnenia. Ak potrebujete pevné vývodky (PG), môže byť nutné ich dokúpiť samostatne. Aký je rozdiel medzi AC-3 a AC-21? AC-21 je záťaž odporová (bez špičiek), kde spínač znesie 16 A. AC-3 je motorová záťaž (rozbehové prúdy), pre ktorú je tento spínač dimenzovaný na 7,5 kW. Je páčka uzamykateľná? Štandardná čierna páčka na tomto modeli zvyčajne uzamykateľná nie je. Uzamykateľné bývajú žlto-červené páčky hlavných vypínačov. ↑ Naspäť na začiatok
