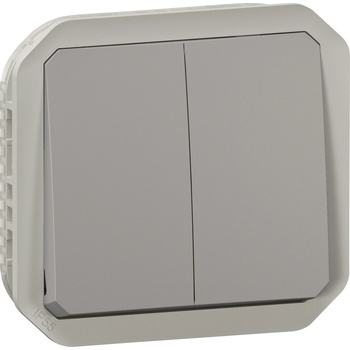

Legrand Plexo 069525L

Krytie: IP55 Odolnosť: IK08 Radenie 6+6 / 1/0+1/0 Push-in svorky Bezhalogénový Expertný verdikt Elmit Prístroj Legrand Plexo 069525L je všestranný ovládací prvok určený pre technicky náročné prostredia. Jeho unikátnosť spočíva v dvojitej funkcii – slúži ako dvojitý striedavý prepínač alebo ako dvojité tlačidlo, čo poskytuje maximálnu flexibilitu pri realizácii svetelných okruhov. S krytím IP55 a robustnosťou IK08 je navrhnutý tak, aby odolal prachu, striekajúcej vode aj hrubšiemu zaobchádzaniu v dielňach či exteriéroch. Upozornenie: Tento výrobok sa dodáva ako samostatný prístroj. Pre kompletnú montáž je potrebné ho doplniť o inštalačnú krabicu rady Plexo (na omietku) alebo montážny rám (pod omietku). Hlavné vlastnosti Na čo si dať pozor Technické parametre Časté otázky Hlavné vlastnosti a použitie

• ✓ Kombinovaná funkčnosť: Umožňuje ovládanie dvoch nezávislých svetelných okruhov z viacerých miest (striedavý prepínač) alebo impulzné spínanie.
• ✓ Vysoké krytie IP55: Zaisťuje prachotesnosť a ochranu pred tryskajúcou vodou, ideálne pre priemysel a fasády budov.
• ✓ Mechanická odolnosť IK08: Prístroj je dimenzovaný na nárazy s energiou 5 Joulov, čo zaručuje bezpečnosť v náročných prevádzkach.
• ✓ Push-in bezskrutkové svorky: Umožňujú rýchle a trvalé pripojenie vodičov bez potreby použitia skrutkovača.
• ✓ Odolný termoplast: Bezhalogénový a UV stabilný materiál zabezpečuje dlhú životnosť a stálosť vlastností v exteriéri.
• ✓ Ergonomické ovládanie: Matný povrch a presný chod kolískového mechanizmu zvyšujú komfort pri každodennom používaní.

★ Na čo si dať pozor pri výbere? Tento prístroj je nevyhnutný pre kvalitnú elektroinštaláciu v garáži alebo technickej miestnosti, kde rozvody vediete po povrchu steny. Podrobný návod na vybavenie týchto priestorov nájdete v našom blogu o technických priestoroch. Ak si nie ste istí rozdielom medzi radením 6 a inými typmi, odporúčame náš článok prehľad radenia spínačov. Nezabudnite, že pre dosiahnutie krytia IP55 musí byť prístroj osadený do originálneho príslušenstva Plexo. Význam tried ochrany vysvetľujeme v blogu o stupňoch krytia IP. Overenie kompatibility a vhodnosti ✘ Pozor pri montáži: Samostatný prístroj bez krabice. Bez systémovej krabice Plexo nie je možné dosiahnuť krytie IP55. ✓ Dvojitá funkcia: Prístroj môže fungovať ako striedavý prepínač alebo po vložení pružinky (ak je pribalená) ako tlačidlo. ✓ Typ vodičov: Svorky sú certifikované pre prierezy od 1,5 mm2 do 2,5 mm2 (tuhé drôty aj lanká s dutinkami). Technické parametre Typ prístroja Dvojitý striedavý prepínač / tlačidlo Menovitý prúd 10 A Menovité napätie 250 V AC Stupeň krytia IP IP55 (systémovo) Mechanická odolnosť IK08 Typ svoriek Push-in (bezskrutkové) Materiál Termoplast (bezhalogénový) Rozmery (Š x V x H) 70,5 x 70,5 x 46,3 mm Farba Sivá (RAL 7046) Teplotný rozsah -10 až +40 stupňov Celzia Časté otázky k prepínaču Legrand Plexo 069525L

Kliknutím na otázku zobrazíte stručnú odbornú odpoveď k výberu a zapojeniu produktu.

Je tento prepínač kompletný alebo vyžaduje ďalšie diely? Ide o samostatný prístroj. Pre plnú funkčnosť a dosiahnutie krytia IP55 ho musíte osadiť do inštalačnej krabice (na omietku) alebo montážneho rámu (pod omietku) z rady Legrand Plexo. Aký je rozdiel medzi prepínačom a tlačidlom pri tomto modeli? Striedavý prepínač po stlačení zostáva v novej polohe, kým tlačidlo sa vďaka vnútornej pružinke vracia do pôvodnej polohy (impulzné spínanie pre relé). Tento modul umožňuje obe konfigurácie. Môžem tento prístroj namontovať na fasádu domu? Áno, v kombinácii so systémovou krabicou alebo rámom Plexo spĺňa krytie IP55, čo ho robí ideálnym pre vonkajšie použitie a odolnosť voči striekajúcej vode. Je tento vypínač podsvietený pre orientáciu v tme? Nie, tento konkrétny model 069525L je v prevedení bez orientačného alebo funkčného osvetlenia. Ako funguje bezskrutkové pripojenie káblov? Prístroj využíva push-in svorky. Tuhý vodič stačí odizolovať a zasunúť do otvoru. Pre uvoľnenie kábla slúži páčkový mechanizmus svorky. Dá sa tento prístroj použiť pre zapustenú montáž pod omietku? Áno, ak prístroj osadíte do špeciálneho montážneho rámu Plexo s tesnením určeného pre zapustenú inštaláciu do klasickej podomietkovej krabice. Je materiál vypínača odolný voči UV žiareniu? Áno, použitý termoplast je UV stabilný, čo zaručuje, že sivá farba nezožltne a plast nezkrehne ani pri dlhodobom vystavení slnku. Aké sú presné rozmery tohto prístroja? Prístroj má štvorcový tvar s rozmermi 70,5 x 70,5 mm a celkovou hĺbkou 46,3 mm. Môžem použiť tento vypínač v priemyselnej dielni? Určite áno. Mechanická odolnosť IK08 garantuje vysokú pevnosť voči nárazom náradia alebo materiálu v pracovnom prostredí. Aký prierez vodičov je vhodný pre tieto Push-in svorky? Svorky sú certifikované pre medené vodiče (pevné drôty aj lanká s dutinkami) s prierezom od 1,5 mm2 do 2,5 mm2. ↑ Naspäť na začiatok
